ماكينات تصنيع مواسير الكرتون (كور)Paper Core Making Machine

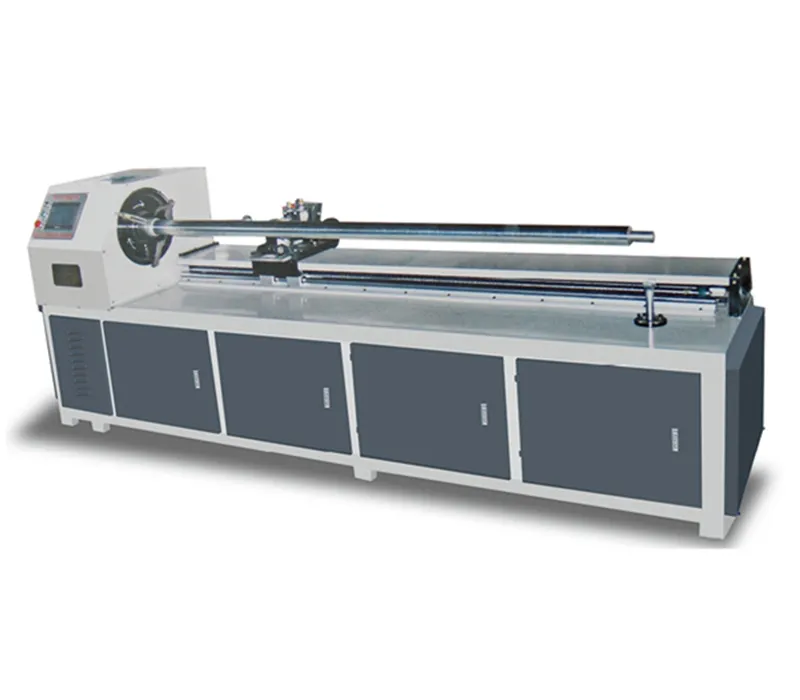

ماكينة التقطيع الدقيقة CNC ذات سكين أحادي
المواصفات
- طول الأنبوب: 2700 مم
- طول القطع: من 1 إلى 2700 مم
- سمك جدار الأنبوب: من 5 إلى 15 مم
- قطر الأنبوب: 76 مم (غير قياسية)
- عدد سكاكين القطع: فئة واحدة
- مادة سكين القطع: الفولاذ المقولب YG20
- طريقة القطع: آلية القطع الهوائي
- طريقة التحكم: نظام التحكم NC بمحرك سيرفو
- طريقة التغذية: التغذية اليدوية
- قدرة المحرك: 2.2 كيلو وات
- قدرة القطع: 1.8 كيلو وات (محرك سيرفو)
- الأبعاد: 3700×800×1200 مم
ماكينة سليتر تقطيع وإعادة لف آلية
المواصفات
- أقصى عرض للورق الخام: 1600 مم
- أدنى عرض للورق الخام: 800 مم
- قطر رول الورق الخام: 1200 مم
- قطر إعادة اللف: 1200 مم
- قطر قلب الورق الخام: 76 مم
- عرض التحزيز: من 45 إلى 1600 مم
- وزن الورق الخام: من 60 إلى 510 جم لكل متر مربع
- أقصى سرعة: 450 متر في الدقيقة
- قطرة المحرك الرئيسي: 11 كيلو وات
- التحكم في السرعة: التحكم في السرعة بتغير التردد
- وزن الماكينة: 2.85 طن
- الأبعاد: 3400×4000×1115 مم

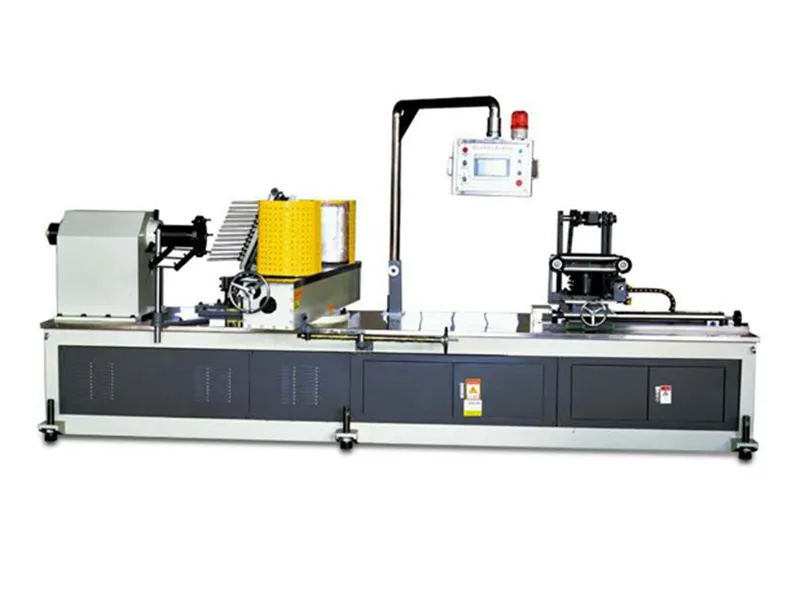

ماكينة تصنيع أنابيب الكرتون ذات رأسين
المواصفات
- قطر الأنبوب: من 20 إلى 80 مم
- سمك الجدار الأنبوب: من 2 إلى 8 مم
- السرعة: من 0 إلى 20 متر في الدقيقة
- طول القطع: من 1 إلى 3 متر
- قدرة المحرك الرئيسي: 2.2 كيلو وات × 2
- قدرة القطع: 0.75 كيلو وات
- سرعة التحكم: التحكم في السرعة بتغير التردد
- المشغل: محرك التشغيل المباشر
- طريقة القطع: التحكم بالأشعة تحت الحمراء، قطع المسار الآلي
- خطأ القطع: 3 مم

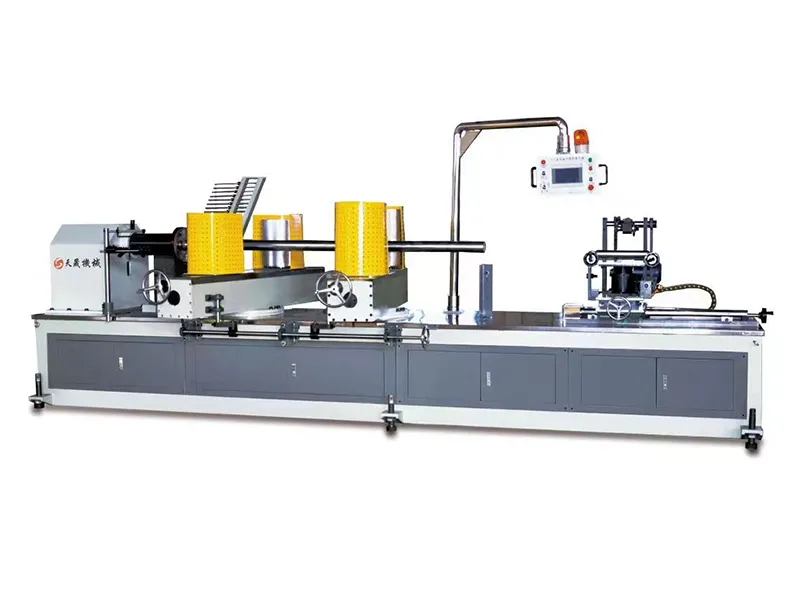

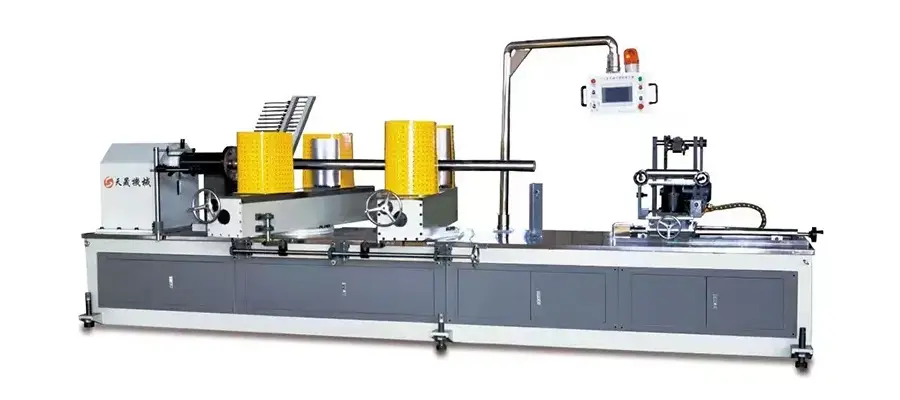

ماكينة تصنيع أنابيب الكرتون ذات أربع رؤوس
المواصفات
- عدد طبقات الورق المضغوط (3~25).
- قُطر الأنبوب (50~200) مم.
- سُمك جدار الأنبوب (1~15) مم.
- القُدرة الإنتاجية (1~ 20) متر/ثانية.
- التحكم في الأطوال بمتحكم منطقي (PLC) حساس تحكم كهروضوئي.
- طول القطع من 1~8 أمتار.
- طريقة القطع: قطع بمنظومة (CNC) مع نظام تتبع كهروضوئي أتوماتيكي.
- نظام اللف مكون من أربع رؤوس وحزامين ربط
- التثبيت باستخدام الماندريل: التثبيت بالشفة مع التثبيت بالضغط
- طريقة اللصق: لصق ثنائي من الجهتين.
- طريقة التحكم: التحكم بواسطة الإنفرتر.
- مصدر الطاقة: 380 فولت، ثلاثي الطور، رُباعي أسلاك.
- الطاقة: 15 كيلو واط.
- المتحكم المنطقي من شركة (DELTA).
- شاشة لمس من (MCGS).
- قواطع كهربية من (CHNT).
- أجهزة الإستشعارمن: Pefun
- محركات السيرفو: محركين سيرفو متزامنين.
- العمالة اليدوية المطلوبة، 1~3.

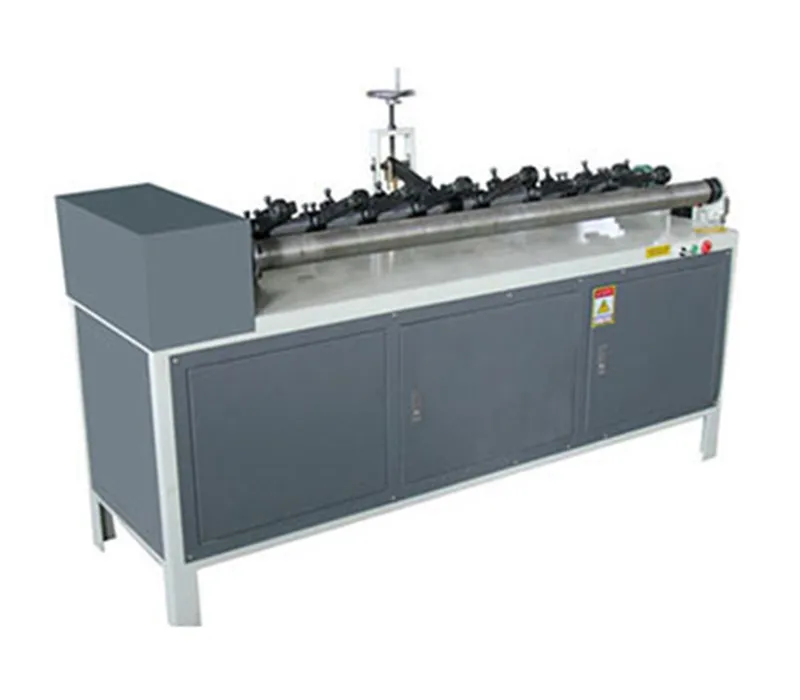

ماكينة تقطيع أنابيب الكرتون النصف آلية
المواصفات
- طول الأنبوب: 1500 مم
- طول القطع: من 35 إلى 1500 مم
- سمك جدار الأنبوب: من 0 إلى 15 مم
- قطر الأنبوب: 76 مم (غير قياسية)
- عدد سكاكين القطع: 8
- طريقة التغذية: التغذية اليدوية
- طريقة التحكم: التحكم بواسط الأزرار
- قدرة المحرك: 1.8 كيلو وات
- الأبعاد: 2100×600×1100 مم
