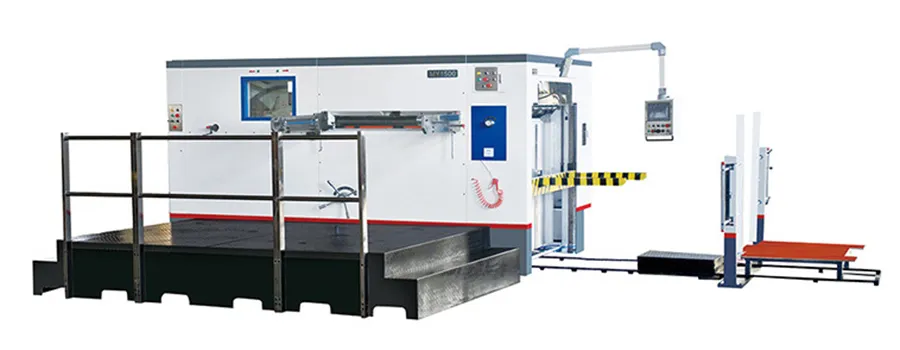

ماكينة تقطيع وتجعيد بأسطمبات تكسير مسطحة نصف آليةSemi-Automatic Flatbed Die Cutting and Creasing Machine
آلة القطع بالقوالب المسطحة لإنتاج الكرتون المضلع
ضمان الدقة والكفاءة، ماكينة تقطيع وتجعيد بأسطمبات تكسير مسطحة النصف آلية مناسبة لمعالجة الصناديق الملونة والكرتونية المموج عالية الجودة. تدعم آلة القطع هذه أنواع مختلفة من الكرتون والمواد المموجة، مما يجعلها إضافة متعددة الاستخدامات لأي خط إنتاج للتعبئة والتغليف. فهي تجمع بين آليات تحديد المواقع المتقدمة، وأدوات التحكم سهلة الاستخدام، وميزات الأمان المتقدمة لتقديم قطع وتجعيد بدقة وجودة عالية.
| الموديل | ||
| أقصى قياس للوح الكرتوني (مم) | 1450×1030 | 1500×1100 |
| أدنى قياس للوح الكرتوني (مم) | 550×550 | 550×550 |
| أقصى قياس للقطع بالقوالب (مم) | 1420×1020 | 1495×1095 |
| أقصى ضغط للقطع بالقوالب (T) | 300 | 300 |
| سمك الكرتون (مم) | كرتون من 1 إلى 8 | كرتون من 1 إلى 8 |
| أقصى سرعة للقطع بالقوالب (ألواح كرتون في كل ساعة) | 4500 | 4000 |
| أقصى ارتفاع لكومة التغذية (مم) | 1400 (أعلى من المستوى) | 1400 (أعلى من المستوى) |
| أقصى ارتفاع لكومة التسليم (مم) | 1200 | 1200 |
| قدرة المحرك الرئيسي (كيلو وات) | 11 | 11 |
| القدرة الكلية (كيلو وات) | 17 | 17 |
| الوزن (طن) | 14T | 18 |
| الأبعاد (مم) | 4400×3500×2200 | 4500×3600×2200 |
- مزود بآليات تحديد المواقع الأمامية والخلفية وتحديد المواقع الجانبية لسمك الورق المقوى المختلف، مما يضمن دقة القطع بالقوالب.
- تعرض وحدة التحكم القابلة للبرمجة وواجهة المستخدم البيانات التشغيلية، بما في ذلك سرعة العمل وعدد الأوراق المعالجة وإجمالي وقت التشغيل
- نظام عرض الأعطال يسهل التعرف على المشكلات وحلها
- يتم التحكم في المحرك الرئيسي بواسطة محول التردد، مما يسمح بضبط السرعة بسلاسة وبدون خطوات
- تضمن أجهزة الاستشعار المتعددة وأجهزة الأمان التشغيل الآمن لكل من آلة القطع والمشغل
- يتيح الضبط المستقل لضغط القطع بالقالب في الأمام والخلف المرونة لقطع المواد المختلفة
-

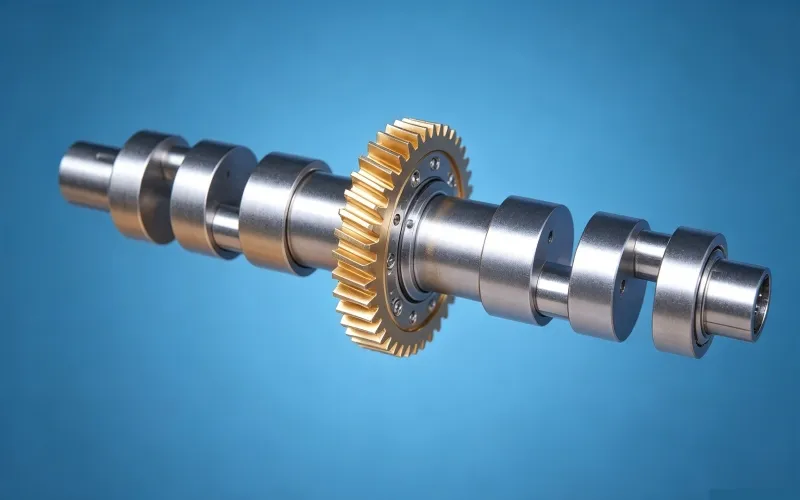

نظام تشغيل عمود المرفق
يجمع نظام الدفع الرئيسي بين عجلة دودية وترس مع نظام ربط لعمود المرفق مصمم خصيصًا ومدعوم ببطانات محامل. يقلل هذا التصميم من الفراغ بين عناصر ناقل الحركة، ويحُد من التأثير على مكونات نظام الدفع الدودي، ويضمن إستقرار التشغيل. كما أنها توفر ضغطًا عاليًا في عملية القطع بالقالب وتحافظ على قوة ثابتة عند موضع الضغط الأقصى. تم صب العجلة الدودية من البرونز القصديري لتقليل التآكل وإطالة عمر الخدمة
-

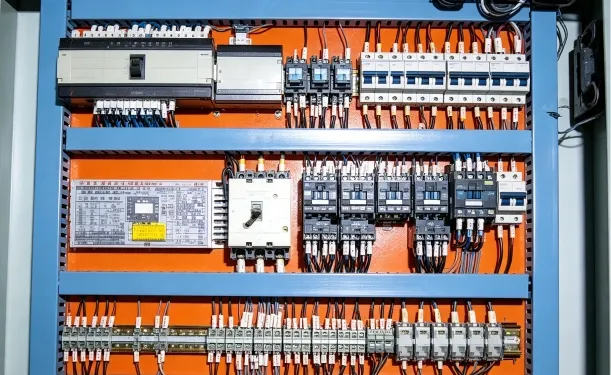

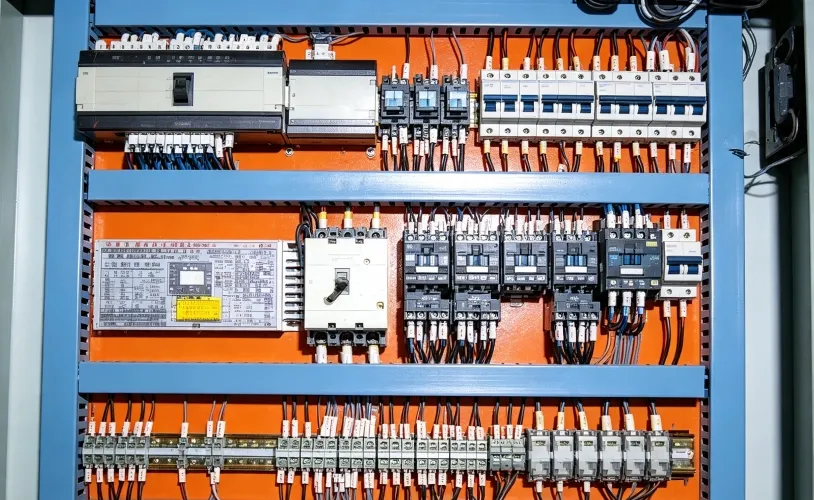

نظام التحكم الكهربي
تعمل أنظمة التحكم الحاسوبية على تنسيق عمليات تغذية الأوراق، والنقل، والقطع بالقالب، والتسليم، مع مراقبة تشغيل الآلة في الوقت الفعلي. في شاشة العرض حالة التشغيل وموقع العطل والإجراء التصحيحي الموصى به. توفر أجهزة السلامة المختلفة إنذارات صوتية ومرئية، كما تعمل على إيقاف تشغيل الآلة تلقائيًا عند إكتشاف أي حالة غير طبيعية.
-

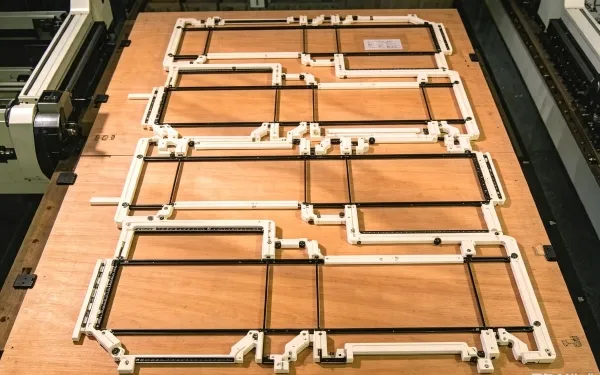

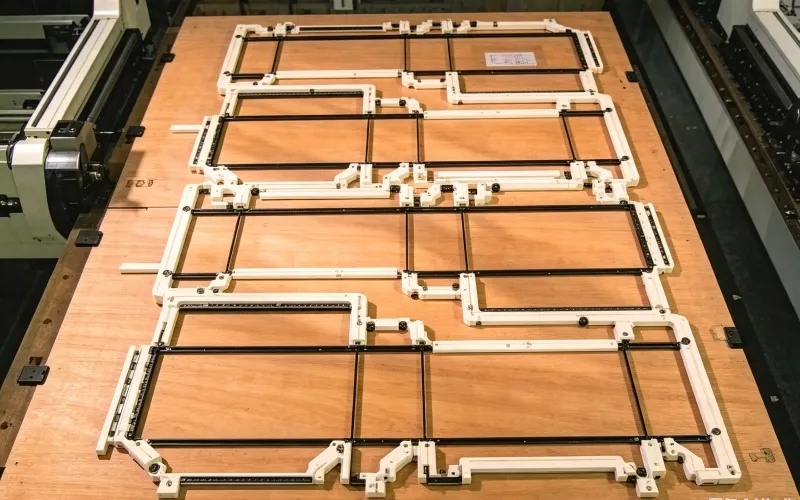

قسم القطع بالقالب
تم تصميم محرك القطع بالقالب لتوفير ضغط قوي وتشغيل موثوق به على مدار فترات إنتاج طويلة. وهو مزود بنظام تحديد الموضع المركزي وهيكل تدوير لتبسيط عمليات الإعداد والتشغيل. تعمل خُطافات التثبيت على وضع الألواح بدقة، في حين يتم التحكم في اللوحة الفولاذية السفلية هوائيًا لتسهيل تركيبها وإزالتها.
-

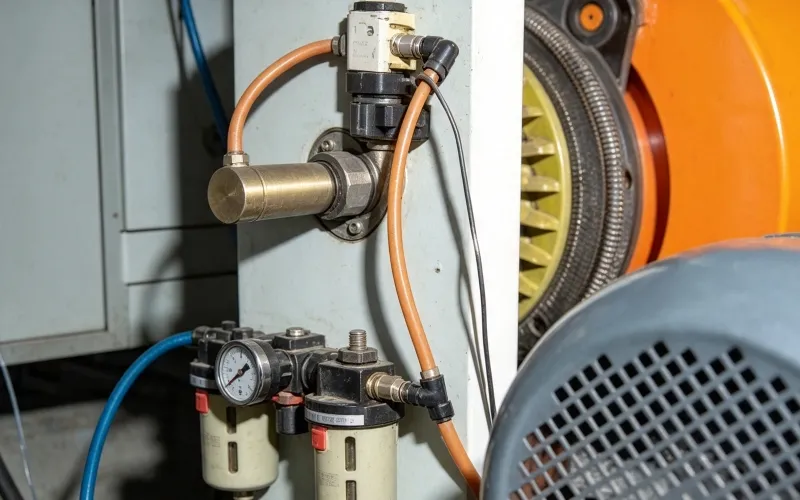

قابض هوائي الضغط
يوفر القابض الهوائي إستجابة سريعة وعزم دوران عالٍ وتحكمًا دقيقًا أثناء تشغيل الماكينة وتوقفها وعمليات التحرك التدريجي. كما يقلل تصميمه من متطلبات الصيانة الروتينية إلى أدنى حد.
-

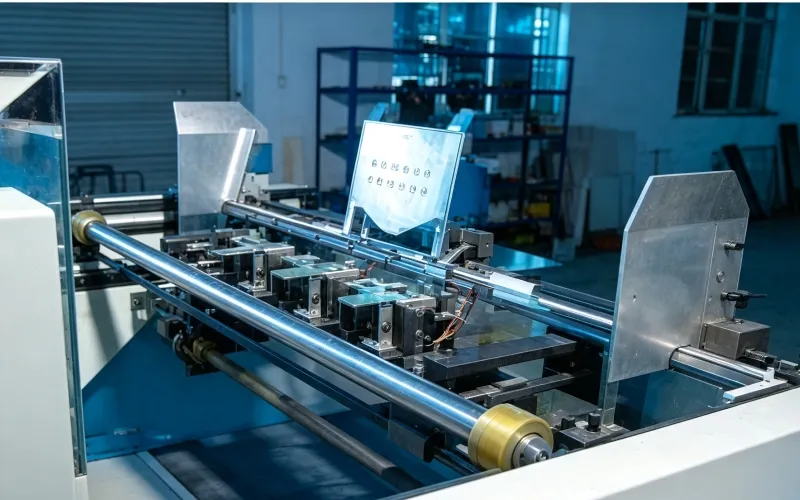

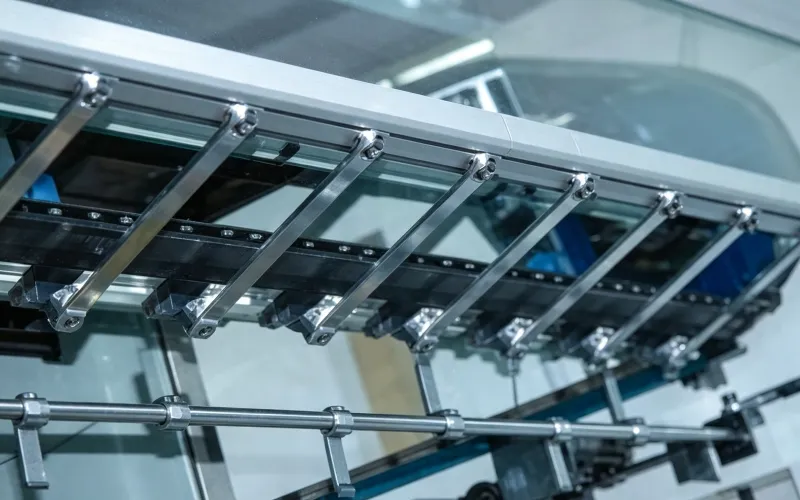

جهاز محاذاة الألواح
يقوم جهاز المحاذاة بضبط موضع الأوراق تلقائيًا في إتجاهي الطول والعرض مما يحافظ على ترتيب الأوراق المُسلَّمة ويُسهِّل عملية إزالة النفايات.
-
وحدة التغذية التلقائية للأوراق
يعمل نظام التغذية السفلي المصمم خصيصًا على نقل الألواح المموجة بسرعة ودقة. كما أنه يساعد على حماية سطح اللوح من الخدوش أو التآكل أثناء التغذية.
