خط إنتاج حواف وزوايا الحماية الكرتونية Paper Edge Protector & Corner Protector Machine
خطوط إنتاج حواف الحماية الكرتونية
تتم عملية إنتاج حواف الحماية الكرتونية عالية الجودة بكفاءة من خلال آلة تدمج عمليات متقدمة مثل تغذية الورق، اللصق، التشكيل، القطع والتكديس الآلي. تعد هذه الواقيات ضرورية لتعزيز حواف التعبئة والتغليف ومنع التلف أثناء النقل والمناولة. بفضل تدفق الإنتاج الانسيابي، تعمل آلة إنتاج حواف الحماية الكرتونية على تعزيز الكفاءة والدقة، مما يجعلها معدة لها أهمية كبيرة لأي عملية تعبئة وتغليف.

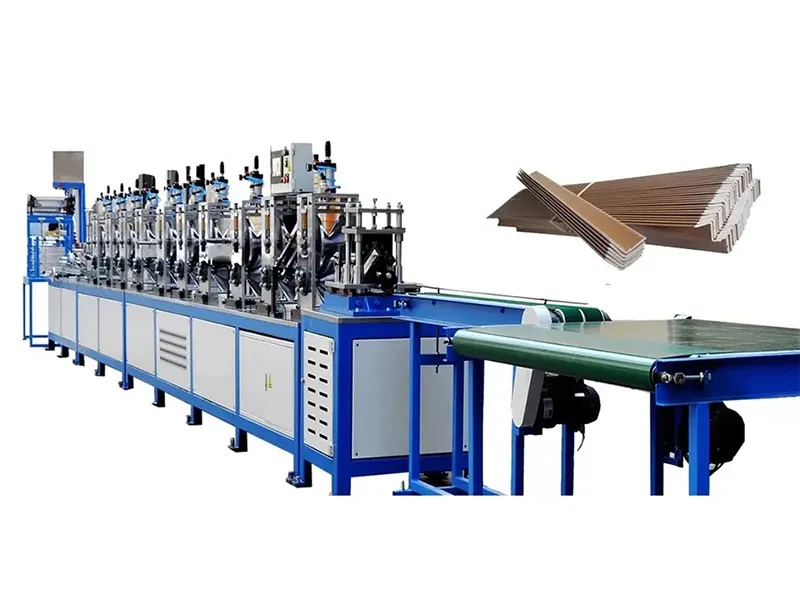

خط إنتاج حواف وزوايا الحماية الكرتونية
المواصفات
| الطراز | (نوع السرعة العالية) | متعدد المقاطع |
| أنواع واقيات الحواف المدعومة | واقيات الحواف ذات الشكل (L) | واقيات الحواف على شكل حرف (L)، وقنوات الورق على شكل حرف(U)، واللوح المسطح |
| حجم واقي الحواف (مم) | 20-100 | L: 20-100 U: 20-70 لوح مسطح: 40-150 |
| السرعة القصوى (م\د) | 50 | 30 |
| سرعة الإنتاج القياسية (م\د) | 20-40 | 15-25 |
| نظام القطع | القطع المتزامن بنظام السيرفو | |
| محرك القطع | محرك سيرفو ونظام تشغيل الكامة | |
| دقة القطع (مم) | ±1 | |
| الحد الأقصى لعدد طبقات الورق | 12 | |
| نظام تزويد الغراء | مضخة غشائية مستوردة مزودة بنظام تغذية وإعادة تدوير الغراء تلقائيًا | |
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 22000×1400×2300 | 25000×1400×2300 |
| الوزن الإجمالي (كجم) | 3000 | 3500 |
| الورق القابل للتبطيق | الطبقة الأساسية: لوح أنبوبي 420 gsm الطبقة الخارجية: ورق كرافت بوزن 180-300 gsm | |
| الطاقة (كيلو واط) | 11 | |

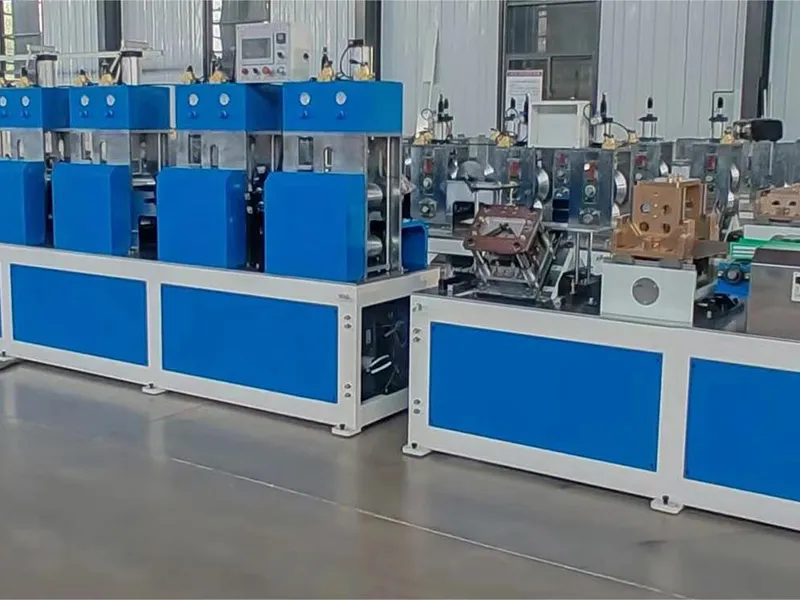

خط إنتاج حواف الحماية الكرتونية على شكل L، U، والمسطحة
- مجموعة من أسطوانات الضغط (حافة حماية على شكل L / U): 8 مجموعات
- مجموعة من أسطوانات الضغط (حافة حماية مسطحة): 8 فئات
- أقصى سرعة إنتاجية: 45 متر في الدقيقة
- العرض الجانبي لحافة الحماية على شكل L / U: من 30 إلى 100 مم
- سمك حاقة الحماية: من 2 إلى 5 مم
- العرض الجانبي لحافة الحماية المسطحة: من 30 إلى 220 مم
- طباقات الورق: من 3 إلى 13
- قدرة المحرك: من 5.5 إلى 7.5 كيلو وات
المواصفات
- يتضمن خط إنتاج واقيات الحواف ثماني مجموعات من عجلات التشكيل على شكل حرف (V) ، وثماني مجموعات من عجلات التشكيل على شكل حرف (U)، وثماني مجموعات من عجلات تشكيل الألواح المسطحة. وتدور عجلات التشكيل بشكل محوري وتتميز بخاصية ضبط الضغط الهوائي.
- يوفر محول التردد (الإنفرتر) وسيرفو موتور وشاشة اللمس ووحدة التحكم المنطقية القابلة للبرمجة (PLC) وواجهة التفاعل بين الإنسان والآلة تحكماً مركزياً في عملية الإنتاج وتشغيلًا سهلاً.
- يمكن إدخال مواصفات الإنتاج عبر شاشة اللمس على شكل دفعات. ويقوم نظام التحكم بمراقبة كميات الإنتاج وإيقاف خط إنتاج واقيات الحواف تلقائيًا عند بلوغ الكمية المحددة مسبقًا.
- تساعد الإنذارات التلقائية وإشعارات الأعطال المشغلين على تحديد مشكلات التشغيل وتبسيط عمليات الصيانة.
- يمكن لوحدة التثقيب والتجعيد إختيارياً معالجة واقيات الحواف على شكل حرف (V) التي يتراوح عرضها بين 30 و80 مم. وتشمل الأدوات المتاحة ضبط بزاوية 90 درجة، وضبط الزاوية المقوس بزاوية 90 درجة، وضبط الزاوية الملتف بزاوية تتراوح بين 5 و90 درجة.
- تتميز ماكينة حماية الحواف بإطار من الفولاذ السميك والمقوى، وعجلات تشكيل خاضعة للمعالجة الحرارية، وطاولة عمل مدمجة بسمك 10 مم. القطع مطلية بالكروم، في حين تضمن المقصات المتحركة بسيرفو موتور قطعًا مستقرًا ودقة ثابتة وعمرًا تشغيليًّا أطول.
