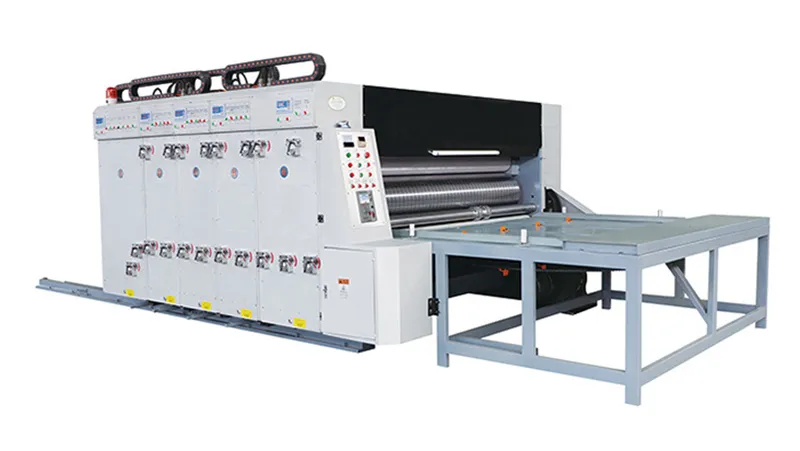

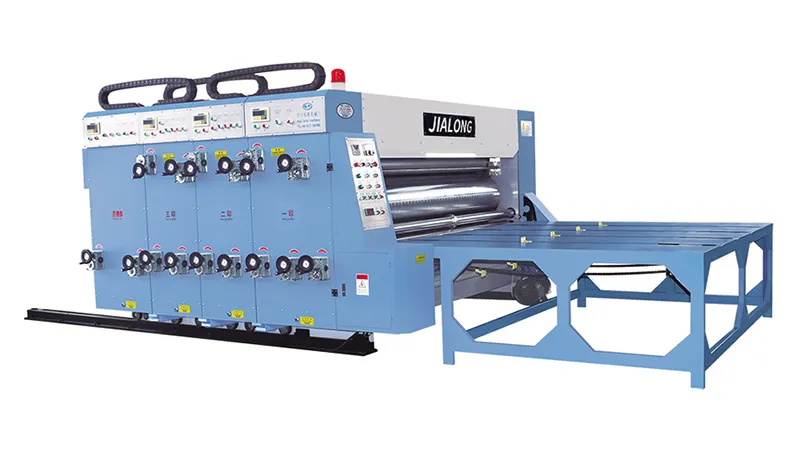

خط إنتاج صناديق كرتون نصف آلي (طباعة فلكسو، تحزيز، قطع بالقوالب، وحدة تغذية بالجنزير)Semi-Auto Flexo Printer Slotter Die Cutter (Chain Feeding)
خط صناعة تحويل الكرتون المموج يجمع التغذية، الطباعة، التحزيز، القطع بالقوالب

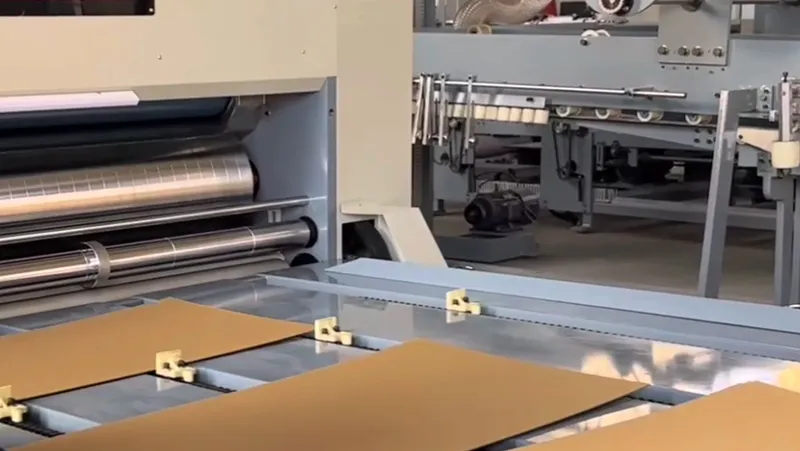

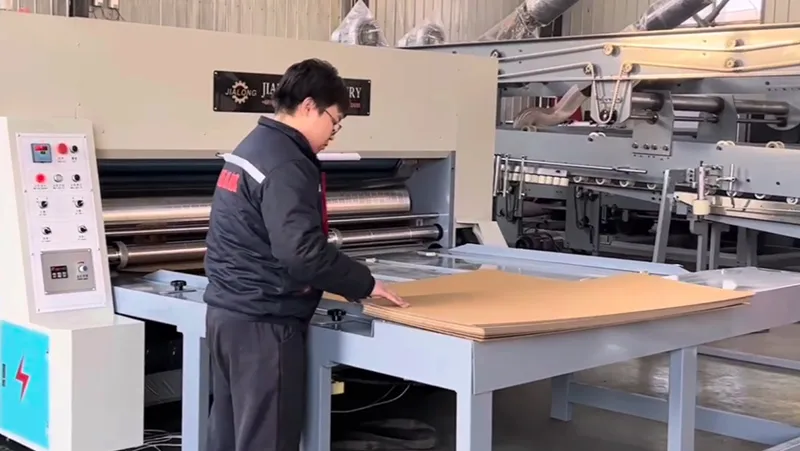

تستخدم آلة الطباعة والقطع والشق شبه الأوتوماتيكية نظام تغذية دفعية يعمل بسلسلة لنقل الورق المقوى والمموج إلى داخل الآلة، تفتح كل وحدة طباعة وتغلق بواسطة حركة آلية، ويتم تثبيتها بواسطة قفل هوائي، بينما تساعد ميزة الحماية من الحمل الزائد في حماية المعدات أثناء التشغيل. يتم تزويد عمود التغذية العلوي بعجلات تغذية مخددة، بينما يستخدم العمود السفلي أسطوانة فولاذية مخددة مطلية بالكروم لضمان تغذية سلسة للألواح دون الإضرار بالفتحات المموجة في ألواح الورق.
يتيح نظام تعليق الألواح الإختياري ذو المجرى تركيباً وإزالة بالغة السهولة لألواح الطباعة، بالإضافة إلى أنه يمكن التحكم في إتجاه دوران أسطوانة الطباعة للأمام وللخلف بشكل مستقل بواسطة دواسة القدم، مما يجعل عملية تغيير الألواح أكثر سهولة. يمكن ضبط مرحلة الطباعة كهربائيًا ورقميًّا بزاوية 360 درجة دون توقف؛ حيث يقوم المشغلون بإدخال قيمة التصحيح المطلوبة، ويقوم النظام بإتمام الضبط تلقائيًّا.
| الموديل | سرعة الماكينة (لوح كرتوني في الدقيقة) | قياس الطباعة الفعال (مم) | فياس تغذية اللوح الكرتوني (مم) | سمك لوح الطباعة (مم) | عرض الحز (مم) |
| 0-60 | 1800×1270 | 2000×1270 | 6 | 7 | |
| 0-60 | 2000×1270 | 2200×1270 | 6 | 7 | |
| 0-60 | 2200×1270 | 2400×1270 | 6 | 7 | |
| 0-60 | 2400×1270 | 2600×1270 | 6 | 7 | |
| 0-60 | 1800×1450 | 2000×1450 | 6 | 7 | |
| 0-60 | 2000×1600 | 2200×1600 | 6 | 7 | |
| 0-60 | 2200×1800 | 2400×1800 | 6 | 7 | |
| 0-60 | 2400×2200 | 2600×2200 | 6 | 7 |
-
نظام تدوير الحبر
- تتوفر أسطوانة أنيلوكس مصنوعة من الفولاذ بدرجة دقة 220 خطاً أو من مادة مركبة بدرجة دقة 220 خطاً
- الأسطوانة المطاطية مصنوعة من المطاط الطبيعي، وهي مقاومة للزيت والأحماض والقلويات
- مزودة بمضخة تعمل بالهواء المضغوط لضمان الدوران التلقائي للحبر، مع إمكانية التنظيف بمساعدة الماء بنهاية الإنتاج
- عند إيقاف تغذية الألواح مؤقتًا، يستمر نظام تدوير الحبر في العمل لفترة قصيرة لمنع جفاف الحبر على الأسطوانات، وتقليل وتيرة التنظيف، ولضمان لون موحد للطباعة
- أسطوانة أنيلوكس والأسطوانة المطاطية يتم التحكم بهما هوائياً والذي بدوره يضمن استجابة سريعة، مما يدعم طباعة النصوص الدقيقة والأنماط التفصيلية والطباعة متعددة الألوان بنتائج واضحة ومتسقة
-

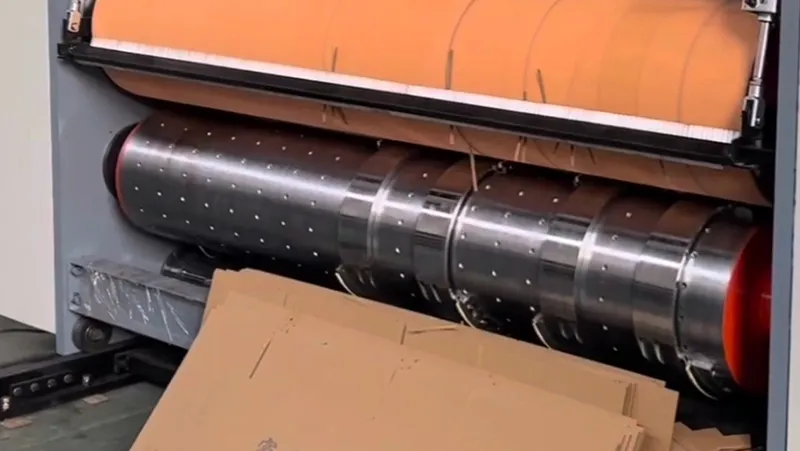

وحدة التحزيز (عمل الشقوق)
- إتجاه وزاوية الشق يمكن التحكم بها كهربائياً على مدى 360 درجة
- يتم ضبط ارتفاع الكرتون يدويًّا، حيث تتحرك السكاكين الأربعة بالتزامن لعمل الشقوق
- هذه الوحدة تضبط طول وعرض الكرتون، وسهولة تركيب وإزالة حاملات الشفرات، وعملية التجعيد من أعلى واسفل، والإخراج، وأعمدة التجعيد. ويمكن ضبط مؤشرات القياس يدويًّا أو مزامنتها لتقليل وقت الإعداد. تتوفر هذه الوظيفة في طرازي SYK4260 وSYK4860
