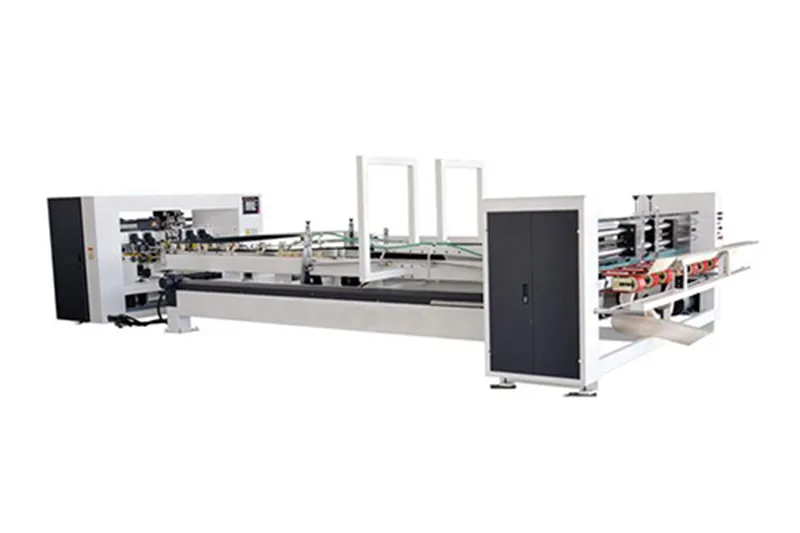

ماكينة تدبيس كرتون آليةFully Automatic Carton Stitcher
آلة تدبيس كرتون مضلع تجمع بين التغذية، الطي، التدبيس، العد والتكديس
ماكينة تدبيس كرتون آليةFully Automatic Carton Stitcher
آلة تدبيس كرتون مضلع تجمع بين التغذية، الطي، التدبيس، العد والتكديس
تم تحسينها للإنتاج عالي السرعة وعلى نطاق واسع، حيث تدمج ماكينة تدبيس الكرتون الآلية بالكامل التغذية، الطي، التدبيس، العد والتكديس في سير عمل واحد فعال. تعمل آلة تدبيس الصناديق الكرتونية هذه على تعزيز الإنتاجية بشكل كبير، مما يجعلها مناسبة لإنتاج الصناديق المموجة بكميات كبيرة.
مواصفات الماكينة
-
وحدة التغذية
- تتم التغذية بسير ناقل ذي تفريغ هوائي لضمان تغذية متواصلة بالكرتون المموج.
- مزودة بنظام القابض (كلتش) والفرامل الكهرومغناطيسي، مما يتيح التحكم في قسم التغذية بشكل مستقل.
- يمكن ضبط ارتفاع عجلات التثبيت لتناسب الألواح المموجة التي يتراوح سمكها بين 2 و8 مم.
- تعمل وحدات التغذية والطي بشكل متزامن من خلال التحكم بالتردد.
- يمكن ضبط حزام التوجيه الأمامي وسير التغذية أفقياً، لتناسب أحجام الكرتون المختلفة.
-
وحدة التدبيس
- محركات السيرفو المزدوجة تعطي تحكماً دقيقاً في عملية الخياطة، مع تقليل عدد مكونات ناقل الحركة الميكانيكي والمخاطر المرتبطة بحدوث أعطال ميكانيكية.
- يمكن ضبط قياسات التدبيس، بما في ذلك تباعد الغُرز وعدد الغُرز وطريقة التدبيس، بسهولة عبر شاشة اللمس.
- نظام التحكم يستخدم وحدة تحكم منطقية قابلة للبرمجة (PLC) من شركة (OMRON).
- صندوق التحكم مزود بمفاتيح من شركة (Shihlin) التايوانية.
- السندان السُفلي وشفرات القطع مصنوعان من فولاذ التنجستن ألماني.
- رأس الخياطة مصنوع من الفولاذ المُقوى المُختيار بعناية، وتم تصنيعه بدقة لضمان موثوقية التشغيل.
- يتم توريد مفاتيح التشغيل وأزرار التحكم من شركة (Tiande) التايوانية.
- في غضون دقيقة واحدة يمكن التبديل بين المهام، حيث تدعم الآلة التدبيس المفردة والمزدوج والمُعزز، وهي مصممة بنظام تشغيل بسيط لا يتطلب سوى الحد الأدنى من التدريب.
- وحدة عد آلية تسجل الكميات المُنتجة، وتساهم في تبسيط عملية التحزيم التي تلي ذلك.
- يمكن ضبط المسافة بين الغرز في نطاق يتراوح بين 30 و100 مم، ويتم عرضها وتعديلها عبر شاشة اللمس. ويمكن للآلة خياطة الصناديق الكرتونية سواء كانت مزودة بأغطية أم لا.
- يقوم النظام تلقائيًا بضبط نفسه وفقًا لسمك الورق المقوى المموج.
المواصفات
| أقصى طول (A+B) × 2 | 2200 مم | 2400 مم |
| أدنى طول (A+B) × 2 | 740 مم | 740 مم |
| أقصى عُرض (C + D + C) | 800 مم | 960 مم |
| أدنى عُرض (C + D + C) | 350 مم | 350 مم |
| إرتفاع وحدة التغذية | 700 مم | 700 مم |
| القدرة | 6 حصان | 6 حصان |
| طول الماكينة | 8000 مم | 9000 مم |
| عُرض الماكينة | 3500 مم | 3700 مم |
| وزن الماكينة | 3500 كجم | 3800 كجم |
| سرعة الإنتاج | 45 كرتون\ دقيقة | 45 كرتون\دقيقة |
| المسافة بين الغُرز | 30~100 مم | 30~100 مم |
| عدد الغُرز | 1~99 غُرزة | 1~99 غُرزة |
