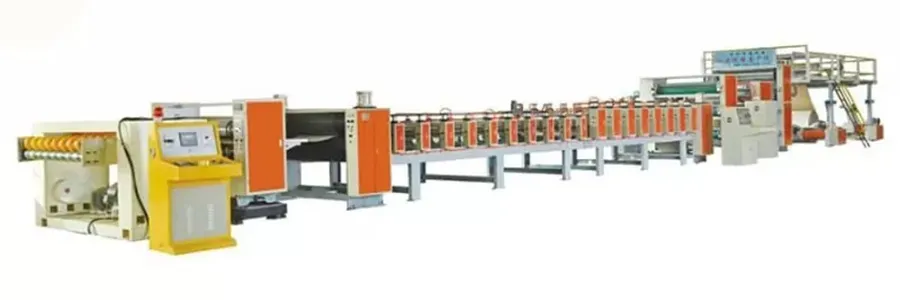

خط إنتاج الكرتون متعدد الطبقاتMulti-Layer Cardboard Production Line

Automatic خط إنتاج الكرتون متعدد الطبقات
طلب عرض سعر

تتضمن عملية إنتاج كرتون متعدد الطبقات سلسلة من العمليات التي تحول المواد الخام إلى حلول تعبئة وتغليف متينة وعالية الجودة. تم تصميم خط إنتاج الكرتون المكون من 4 طبقات لإنتاج الكرتون المناسب للتغليف الفاخر مثل التبغ والمشروبات وصناديق الهدايا الراقية، بالإضافة إلى الألواح المركبة الصناعية. يمكن لخط إنتاج الكرتون متعدد الطبقات لدينا التعامل مع أطوال تتراوح من 1200 إلى 3000 مم، مما يلبي مجموعة متنوعة من احتياجات الإنتاج.

يشتمل خط إنتاج الكرتون بأربع طبقات على مكونات مختلفة مثل حامل لفات الورق الخام لتثبيت رول الورق الكبيرة (جامبو) بشكل آمن، وجسر علوي للنقل السلس، وآلة محاذاة الحواف للحفاظ على المحاذاة الدقيقة، وسخان مسبق لتجهيز الورق، وآلة تطبيق الغراء لتطبيق المادة اللاصقة بإنتظام، ووحدة كبس لضغط الطبقات معاً، وقسم تجفيف لتثبيت الغراء، وقسم تبريد لتثبيت التركيبة، وآلة سليتر تقطيع للقطع العرضي، وآلة قطع متقاطع للقطع الطولي، ووحدة تكديس لسهولة المناولة والنقل.

المواصفات
  • عرض اللوح الكرتوني: من 1200 إلى 3000 مم
  • السرعة التصميمة: 80 متر في الدقيقة
  • سرعة التشغيل: من 40 إلى 60 متر في الدقيقة
  • عرض التشغيل: 1600 مم
  • طول التقطيع: من 500 إلى 9999 مم
  • دقة التغذية: ±1 مم
  • سمك الكرتون: من 3 إلى 4 مم
  • الإنتاجية: من 3 إلى 4 طن في الساعة
  • طول خط الإنتاج: 36 متر (مخصص)
  • المحرك: 380 فولت، 50 هيرتز، ثلاثي الطور
  • القدرة الكلية: حوالي 120 كيلو وات (القدرة الفعلية المستخدمة من 40 إلى 80 كيلو وات)
  • استهلاك الغراء اللاصق: من 15 إلى 30 جم لكل متر مربع لكل طبقة.
الأنظمة الأساسية في خط الإنتاج
المكونات الكمية الخصائص
حامل بكر الورق أربع وحدات ظروف تثبيت مخروطية بقطر Ø300، مكابح هوائية، عربات نقل بكرات الورق.
ناقل جسر معلق وحدة واحدة ناقل مُعلق مزود بحواجز حماية، مُصمم لتحمُل الأوزان الثقيلة.
نظام المُحاذاة الرباعي وحدة واحدة وحدة المُحاذاة من Chongqing Dongdeng تستخدم الموجات فوق الصوتية، للتحديد والمُحاذاة بدقة عالية.
نظام التسخين وحدة واحدة أسطوانة التسخين بقطر 320Ø، تقوم بعمل التسخين كهربياً.
وحدة الصبغ والطلاء وحدة واحدة مزودة بأسطوانة قطرها 215 Ø،ومحرك دفع مستقل ونظام يتحكم في السرعة عن طريق تغيير التردد (إنفرتر).
وحدة الطباعة وحدة واحدة تحتوي على أسطوانة بقطر 400 Ø مصقولة بدقة ومطلية بالكروم، إلى جانب أسطوانة توجيه متعددة المسارات لضمان تدفق متوازن للورق داخل قسم اللصق.
وحدة الضغط والتشكيل وحدة واحدة تحتوى على 6 مجموعات من رولات الكبس الساخن بقطر 156مم، مع خاصية التحكم الهوائي بالضغط.
وحدة السحب والتقطيع وحدة واحدة تستعمل أسطوانة مطاطية بقطر 320مم مُزودة بثلاث قواطع، مع إمكانية للتعديل اليدوي على موضع القطع.
وحدة دائرة القطع المُغلقة NC وحدة واحدة قاطع حلزوني بقطر 240مم بسماكة قطع تتراوح بين 9,999 مم ~500 مم، مُتحكم سيرفو موتور وحساسات ذكية لضمان السلامه والأمان.
وحدة التكديس وحدة واحدة العد التلقائي من النظام للكرتون الناتج مع تفريغ ذاتي بالجانب بعد التكديس، بفضل خاصية التحكم في التردد الكهربي مما يضمن مواكبة خط الإنتاج بالحين واللحظة.
نظام تحضير الغراء وحدة واحدة نظام اللصق كهربي بالكامل، يقوم بتحضير وتدوير الشريط اللاصق كهربياً.
